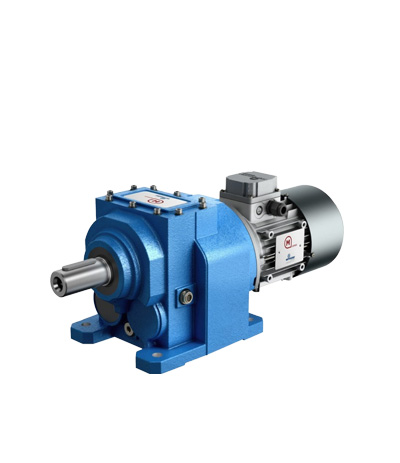

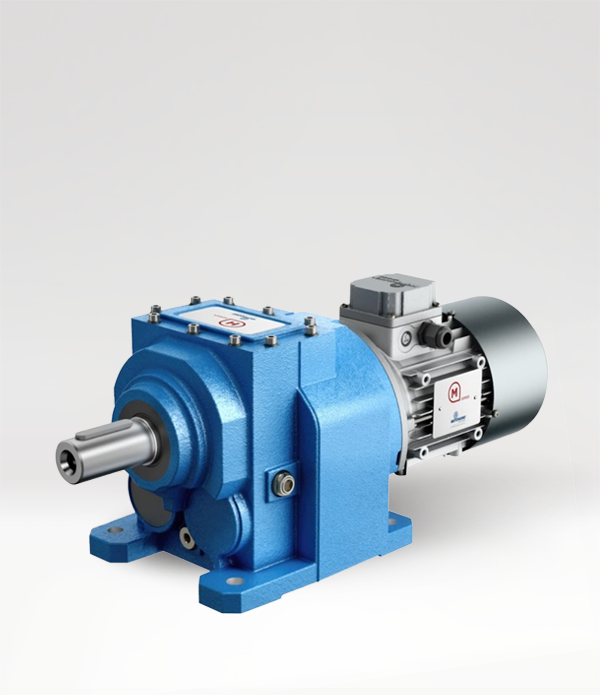

HELICAL REDUCER

  • 헬리칼기어 감속기
  • 감속비율 : 1/1.23 ~ 1/282.10
  • 최대 입력용량 45kW
  • 감속기 최대허용 부하토크 8.000 N.m
  • 최대 허용 레디얼하중 55.000 N
  • 탁월한 기계적 강도 / G200 gray cast iron
  • 높은 축하중 위한 이상적 기계적 강도와 높은 신뢰성
  • ISO6336에 준하고 AGMA 2001-B88에 검증된 부하용량
  • DIN 1843에 따른 RAL 5010 청색 에폭시 - 폴리에스터 파우더와 페인팅

제품명

모델명

감속비

초기화 검색
번호 제품명 모델명 감속비 용량 2D CAD PDF 3D CAD 비고
1 0.37KW H042/3 - 1/2HP 2D CAD PDF
2 0.18KW H032/3 53.59~245.7 1/4HP 2D CAD PDF 3D CAD
3 0.37KW H032/3 4.7~245.7 1/2HP 2D CAD PDF 3D CAD
4 0.75KW H032/3 4.7~123.71 1HP 2D CAD PDF 3D CAD
5 1.5KW H032/3 4.7~123.71 2HP 2D CAD PDF 3D CAD
6 2.2~4.8KW H032/3 4.7~22.68 - 2D CAD PDF 3D CAD
7 IH IH032/3 4.7~245.7 0.13~3.1KW 2D CAD PDF 3D CAD
8 0.37KW H041 1.44~8.75 1/2HP 2D CAD PDF 3D CAD
9 0.75KW H041 1.44~8.75 1HP 2D CAD PDF 3D CAD
10 1.5KW H041 1.44~8.75 2HP 2D CAD PDF 3D CAD
11 IH IH041 1.44~8.75 0.9~2.6KW 2D CAD PDF 3D CAD
12 0.18KW H042/3 61.83~282.1 1/4HP 3D CAD
13 0.37KW H042/3 5.46~282.1 1/2HP 3D CAD
14 0.75KW H042/3 5.46~142.04 1HP 3D CAD
15 1.5KW H042/3 5.46~142.04 2HP 2D CAD PDF 3D CAD
16 2.2~4.8KW H042/3 5.46~26.04 - 2D CAD PDF 3D CAD
17 IH IH042/3 5.46~282.1 0.9~2.6KW 2D CAD PDF 3D CAD
18 0.37KW H051 2.57~8.38 1/2HP 2D CAD PDF 3D CAD
19 0.75KW H051 1.27~8.38 1HP 2D CAD PDF 3D CAD
20 1.5KW H051 1.27~8.38 2HP 2D CAD PDF 3D CAD
